こんにちは。
昨日は関東南部では、珍しく「雪」でした。
寒かった。一日中ストーブ&こたつで、しのぎきったのですが、
今日も、雪が残っているせいか、寒い。早くあったかくならないかな。
枝豆とビール!!がおいしい季節が待ち遠しいです。でも暑かったら暑かったで、冬が待ち遠しくなるんだろうなぁ
さて、
自宅でFortiGateを使用している限りは、絶対に使いませんが、今後、会社で使うかも・・
と思い。「SD-WANインターフェース」を試してました。
「SD-WAN(Software-Defined WAN)」。広義で言うSD-WANは、拠点間をつなぐWANをソフトウェアによって統合、一括管理し、仮想的なネットワークを実現する事。
FortiGateでも「SD-WAN」というと、いろいろな機能があるようです。
いろいろな機能は、今後必要なタイミングで調べればいいかな
ひとまず、WAN回線の冗長で「SD-WANインターフェース」を設定してみたいと思います
今回、”wan1”と”wan2”を、「SD-WANインターフェース」として設定して、WAN回線をロードバランスしたいと思います
1.まず、FortiGate60Dを初期化し、デフォルトで”wan1”にかかっている、ポリシーを削除します
2.次に、「SD-WAN」を有効化して、インターフェースメンバーに”wan1”と”wan2”を追加します
3.”wan1” ”wan2”それぞれで、インターネット接続します(今回はPPPoE)
4.ルーティングを設定
5.ポリシーを設定(ひとまず、”internal”->”SD-WAN”すべて許可)
6.最後に、「SD-WANポリシー」を設定します
今回は、デフォルトの「送信元IP」のままにします
なかなか、使えそうな機能です。
次回は、Active-StanbyでのWAN回線冗長構成を試してみたいと思います
昨日は関東南部では、珍しく「雪」でした。
寒かった。一日中ストーブ&こたつで、しのぎきったのですが、
今日も、雪が残っているせいか、寒い。早くあったかくならないかな。
枝豆とビール!!がおいしい季節が待ち遠しいです。でも暑かったら暑かったで、冬が待ち遠しくなるんだろうなぁ
さて、
自宅でFortiGateを使用している限りは、絶対に使いませんが、今後、会社で使うかも・・
と思い。「SD-WANインターフェース」を試してました。
SD-WANとは
「SD-WAN(Software-Defined WAN)」。広義で言うSD-WANは、拠点間をつなぐWANをソフトウェアによって統合、一括管理し、仮想的なネットワークを実現する事。
FortiGateでも「SD-WAN」というと、いろいろな機能があるようです。
いろいろな機能は、今後必要なタイミングで調べればいいかな
ひとまず、WAN回線の冗長で「SD-WANインターフェース」を設定してみたいと思います
「SD-WANインターフェース」
今回、”wan1”と”wan2”を、「SD-WANインターフェース」として設定して、WAN回線をロードバランスしたいと思います
1.まず、FortiGate60Dを初期化し、デフォルトで”wan1”にかかっている、ポリシーを削除します
2.次に、「SD-WAN」を有効化して、インターフェースメンバーに”wan1”と”wan2”を追加します
3.”wan1” ”wan2”それぞれで、インターネット接続します(今回はPPPoE)

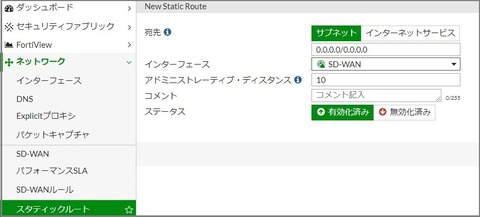

4.ルーティングを設定

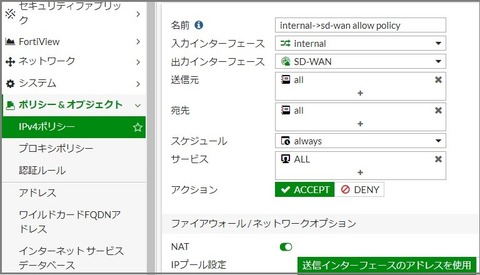

5.ポリシーを設定(ひとまず、”internal”->”SD-WAN”すべて許可)
6.最後に、「SD-WANポリシー」を設定します
今回は、デフォルトの「送信元IP」のままにします
PC2台つなげて、インターネット上のサーバーにpingすると
192.168.100.100->"wan1”から通信していることを確認
192.168.100.101->"wan2”から通信していることを確認
HTTPアクセスも同様の動作となりました。
ちゃんと、ロードバランシングしています
”wan1”のLANケーブルを抜線します
pingは1回くらい落ちますが、引き続き、
ちゃんと、ロードバランシングしています
”wan1”のLANケーブルを抜線します
pingは1回くらい落ちますが、引き続き、
192.168.100.100->"wan2”から通信していることを確認
192.168.100.101->"wan2”から通信していることを確認
HTTPアクセスも同様の動作となりました。
ちゃんと、障害時も動作しています
HTTPアクセスも同様の動作となりました。
ちゃんと、障害時も動作しています
なかなか、使えそうな機能です。
次回は、Active-StanbyでのWAN回線冗長構成を試してみたいと思います
