こんにちは、ささです

うちのインターネット回線を、昨年末NURO光に変更した関係で、「スピード」は速すぎるくらいで・・

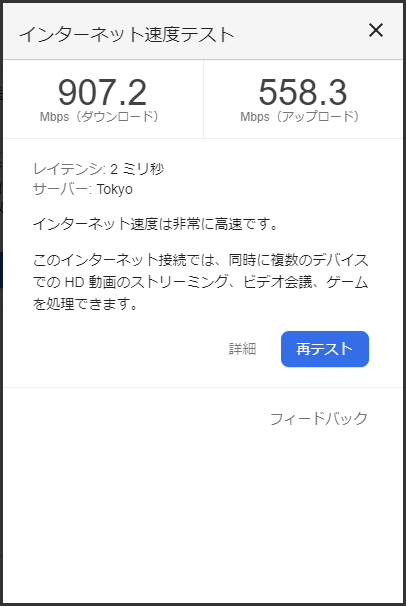

測定してみても、ほぼ、ワイヤースピードが出ています
さすが「NURO」


ただ、以前も書いたのですが、自前のルーターを接続する事が出来なくなり、
NUROはレンタルルーターが必須な為、自宅LANがなかなか思うように構成ができないという問題があります
具体的には、
・ルーティング設定ができない
・ブリッジモード設定ができない

そんな中、どうしようもないので、NUROルーター（F660A）のフォワーディング機能を使用して、
前回YAMAHAルーターを使用してL2TP接続 を行いました

ただ、L2TP接続だけの為に、YAMAHAルーターをつけるのも、いまいちと思い、
よーく考えたら、「FortiGateを使えば良い」と思いつき、

現在の「透過モード」から「Virtual-Wireモード」へ変更し、余ったポートをLANポートとして、L2TPサーバーとして構成してみようと・・
構成とては、
・WAN2ポートとWAN1ポートをVirtual-Wire Pair構成（L1モード）
・Port1-Port5をスイッチポートとして構成し、IPアドレス設定
・L2TP接続設定実施


これで、NUROに割り当てられているグローバルアドレスに対するL2TP接続を、FortiGate50EのIPアドレスへフォワーディングを行います

実際に設定してみました

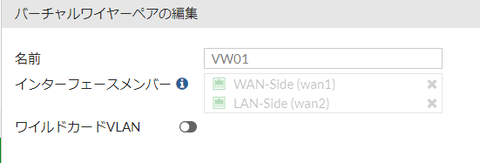

１．バーチャルワイヤーペアを新規作成します



２．メンバーにWAN1、WAN2インターフェースを追加します

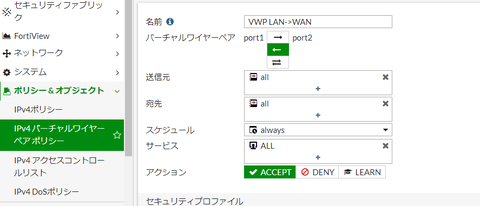

３．IPv4バーチャルワイヤーポリシーを双方向設定します


以上でOKです

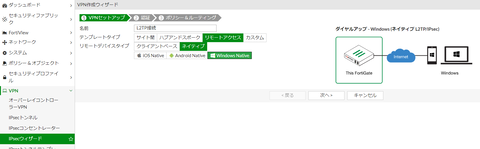

１．IPSecウィザードを起動します

２．テンプレートタイプ「リモートアクセス」、リモートデバイス「ネイティブ」「WindowsNative」を選択します



３．着信インタフェース「lan(Port1-5)」、認証方式「事前共有鍵」、ユーザーグループ「L2TP用に事前に作成しておきます」

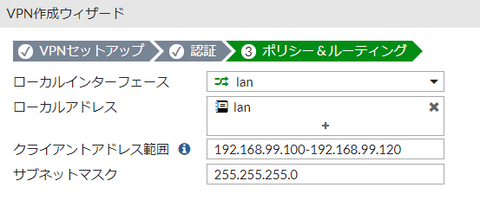

４．ローカルインターフェース「lan(Port1-5)」、ローカルアドレス「自宅LANセグメントアドレス」、クライアントアドレス範囲「適当に使ってないアドレス範囲を指定しました」

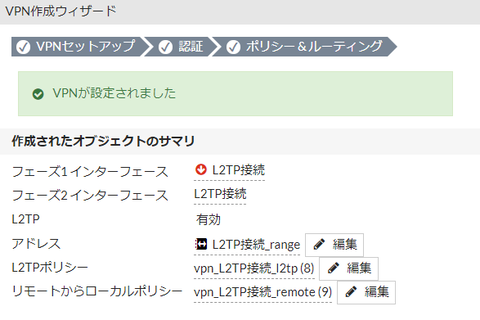

５．以上でL2TP接続設定が完了しました



こちらは、以前ブログで設定をご紹介しているもで、見てみてください
前回YAMAHAルーターを使用してL2TP接続



自宅のインターネットからだとダメなので、

スマホのデザリングを使用して、インターネット上のPCから、接続を試してみました

「あれっ」

うまく接続できません。

実は、以下構成ができなくて（具体的には、LAN側の端末からFortiGate管理画面が開かない）

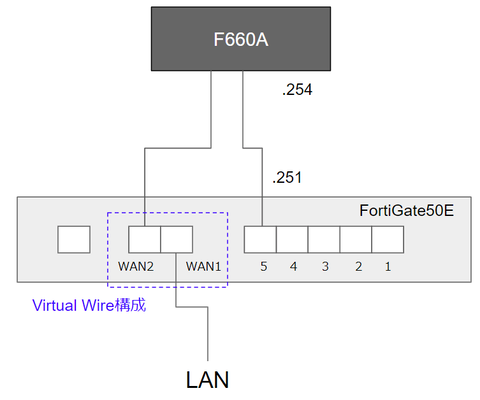

その代わり、以下の構成にして、
Virtual Wireポリシーで、L2TP・IPSecプロトコルを通す許可ポリシーを追加しました

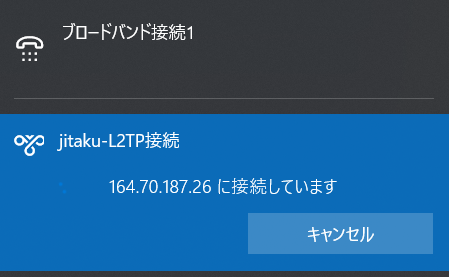

この接続がよくないのか、接続試行中のままになってしまいます


FortiGateでパケットキャプチャしてみましたが、L2TP接続の着信が見当たらず・・

切り分けをして、またご報告させていただきます！
